HART475手操器簡介
發布時間:2020-09-29 21:40:24

HART475手操器是HART375手操器的改良升級型號,它旨在與不同設備生產商的各種HART和現總線設備協同運作。通過由HART通訊基金會和Fieldbus Foundation支持的電子設備描述語言(EDDL)技術,可實現設備互操作性,可以對設備進行配置、維護或故障排除。

HART475手操器內存由3種組件構成。(1)內部閃存:32 MB非易失RAM,儲存操作系統和系統軟件;(2)系統卡:帶有非易失閃存的1GB或更大內部安全數字卡;(3)RAM:32MB,僅用于程序執行。

連接475手操器或系統卡,用戶可使用3種類型連接至簡易升級程序:IrDA、藍牙、支持的讀卡器。475手操器必須處于監聽PC模式,以通過IrDA或藍牙通訊。開啟475手操器,點擊主菜單,若在線HART設備與手操器已連接,則會自動顯示HART應用程序在線菜單;如果沒有連接設備,則幾秒鐘后顯示HART應用程序主菜單。當475手操器與設備通訊時,窗口上方將顯示1個跳動的HART圖標。

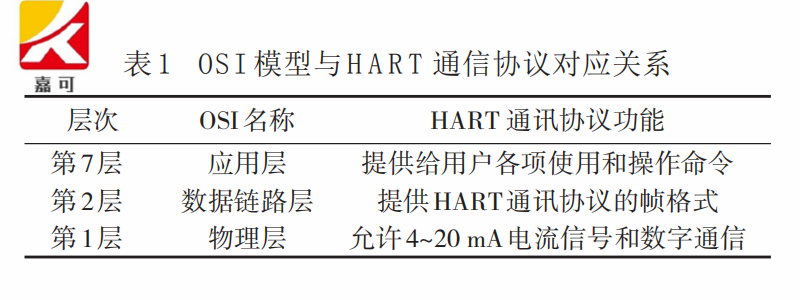

HART協議,即可尋址遠程傳感器高速通道的開放通信協議,是1985年推出用于現場智能儀表和控制室設備之間的通信協議。HART協議使用ISO/OSI開放系統互聯模式,采用其簡化3層模型結構,即第1層物理層、第2層數據鏈路層和第7層應用層,其對應關系見表1。

HART通信使用載波傳輸?shù)姆绞剑床捎脭?shù)字信號對載波進行調制后再實行傳輸)和半雙工的通信方式(即信息流可在2個方向上傳輸,但同時只允許1個方向的傳輸)。HART通信采用基于Bell202通信標準的FSK頻移鍵控信號,在低頻的4~20mA模擬信號上疊加1個幅度為0.5 mA的高頻數字信號進行雙向數字通訊,2種信號共享硬件而不沖突。數據傳輸率為1.2Mbps,由于FSK信號的平均值為0,不影響傳送給控制系統模擬信號的大小,保證了與現有模擬系統的兼容性。在HART協議物理層中規定,通信傳輸速率為1200波特,數字信號用2個頻率表示:1200Hz代表邏輯“1”,2200Hz代表邏輯“0”。
